Introducción

En 1674 Antoine Desgodets fue enviado a Roma a medir sus edificios antiguos. El encargo partió del ministro Jean-Baptiste Colbert, que tres años antes había creado la Académie royale d'architecture 1, con el objetivo de fijar la doctrina oficial de la buena arquitectura. La misión concreta de Desgodets era medir exactamente los edificios antiguos de Roma, tal como estaban entonces, con el fin de resolver las discrepancias que se habían detectado entre los datos aportados por Sebastiano Serlio, Antonio Labacco y Andrea Palladio, y denunciados por Roland Fréart de Chambray, en su Parallèle de l'architecture antique avec la moderne2. Colbert aspiraba a construir un sistema de reglas fijas y modelos concretos que pudiera aplicar en la política de construcción del estado y que se apoyara en el prestigio indiscutible de la arquitectura de la antigua Roma (Herrmann 1958, p. 23). Los levantamientos exactos de Desgodets debían permitir deducir las proporciones de la correcta arquitectura, unos levantamientos que serían lo más parecido a "poseer" el edificio, similar a disponer de copias en yeso de las esculturas.

El trabajo de Desgodets, que se publicó finalmente en 1682 3, constituyó un cambio radical respecto de los levantamientos hechos antes, tanto por su rigor como por los grabados con los que ilustró los resultados, y durante mucho tiempo fue un modelo de referencia de estudios similares. La precisión de sus acotaciones evidenció los errores cometidos por los autores precedentes y singularmente por Palladio, al que acusaba de un incomprensible descuido y una aparente falta de rigor, al tiempo que con ello hizo tambalear la base teórica en la que se habían apoyado los estudios de algunos de los académicos principales (Herrmann 1958). Pero el conocimiento de las medidas exactas de los edificios no cambió la valoración que se tenía de ellos, ni tampoco afectó al prestigio de esos autores. Finalmente, no se alcanzó el objetivo final que perseguóa Colbert porque la antigüedad no era un sistema tan perfecto, reducible a reglas precisas y modelos concretos, y Colbert siguió sin "tener" los edificios de la antigua Roma, ni tampoco las reglas de la "gran arquitectura" (Gros 2010, p. 25) y tuvo que confiar en los becados enviados a Roma para que experimentaran quó hacía notables a estos edificios.

Ante esta aparente crisis, cabe preguntarse qué valor tenían las medidas o qué quedaba fuera de ellas. No se trata aquí de reproducir los análisis ya hechos sobre las críticas de Desgodets a Serlio o Palladio, ni la coherencia de los planteamientos de estos autores, sino ver en qué modo los dibujos que publicaron permiten entender los objetivos de su investigación, comparando algunos dibujos de Desgodets y Palladio, dado que es a èste último al que se dirigen las principales críticas del primero. Antes de empezar habría que considerar dos cuestiones importantes, para que el aspecto formal no afecte al resultado. En primer lugar, no sería justo comparar los dibujos sin tener en cuenta las condiciones en las que se hicieron. En el caso de Desgodets, se trató de un encargo concreto, hecho en un período corto de 16 meses, en el que hizo el levantamiento de 49 monumentos, aunque solo se publicaron 25, cuando él tenía 21 años (Lemonnier 1917, p. 216). En el caso de Palladio, como en el de otros arquitectos del Renaciminto, fue el resultado de una actividad complementaria a la profesional, dilatada en el tiempo, que muchos iniciaron sin llegar a completar. Un trabajo que Palladio rehízo cuando el trabajo estaba avanzado, que pudo madurar y que publicó cuando tenía 62 años y era ya un arquitecto con prestigio reconocido. En segundo lugar, hay que tener en cuenta que se publicaron con técnicas de grabado diferentes, con planchas de cobre, el trabajo de Desgodets, y con planchas de madera, el de Palladio, la misma técnica que se empleó en el de Serlio, debido a que en, en Venecia, el uso de la xilografía se prolongó más tiempo que en Roma o París, que adoptaron antes el uso de las planchas de cobre, con buril o con ácido.

El Panteón

Además de la exactitud de las medidas, el trabajo de Desgodets es mucho más extenso, con 302 páginas en total, excluyendo la dedicatoria, el prólogo y el índice, que utiliza para mostrar 25 edificios, mientras que Il quarto libro de Palladio4, ocupa un total de 123 páginas, sin considerar el prólogo ni la introducción teórica, y muestra 26 edificios. Si, para comprender mejor las diferencias, nos fijamos en uno de los edificios, el Panteón, que ambos consideran el más importante5, el primero utiliza 60 páginas para describirlo, mientras que Palladio utiliza solo 12. Esta diferencia también se debería matizar.

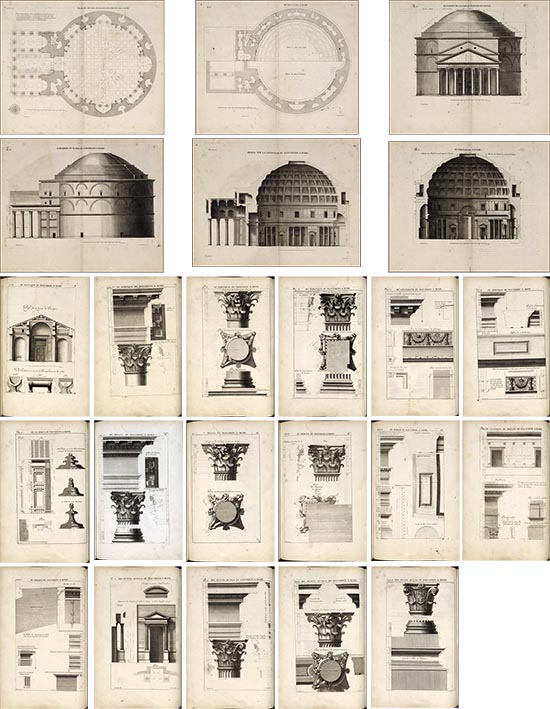

En las 60 páginas del Panteón, Desgodetz aporta 23 láminas, de las que 6 ocupan dos páginas cada una (fig. 1)


El resto de páginas son de texto, aunque éste no ocupa totalmente las páginas y gran parte se utiliza para comparar sus datos con los de Palladio, Serlio y Roland Fréart de Chambray, señalando sus errores y omisiones. En ningún caso, tampoco en los otros edificios del libro, combina texto e imagen en la misma lámina. Como en el resto de edificios, las imágenes son proyecciones ortogonales completas, al menos aparentemente y exceptuando los detalles de los órdenes, que son composiciones de partes. Estas láminas son: la planta baja, en la que incluye el dibujo del pavimento, una planta superior, compuesta con las mitades de dos niveles diferentes (el del ático y el del inicio de la bóveda, con los casetones), un alzado frontal, otro lateral, la sección longitudinal y la transversal, en la que compone dos mitades de orientaciones opuesta (hacia el interior y hacia el exterior). Éstas son las láminas que ocupan 2 páginas cada una. El reto de láminas son una sección transversal del pórtico, el alzado de uno de los altares interiores y 15 de detalles de órdenes y elementos ornamentales. Los grabados son de una gran calidad gráfica, con una buena definición de contornos, un expresivo claroscuro y un buen uso de las sombras solares para sugerir la curvatura y la profundidad, aprovechando las capacidades del grabado con planchas de cobre. En algunos detalles de capiteles añade una planta cenital que compone con cuartos diferentes, en los elimina capas para entender mejor su composición (fig. 2).


Por su parte, Palladio no empieza su exposición con el Panteon y lo traslada a la posición 15. De las 12 páginas que utiliza, 10 son láminas con imágenes (fig. 3) y solo 2 contienen texto, la primera de éstas con la descripción del edificio y la segunda con el índice de las láminas y un conciso título para cada una.

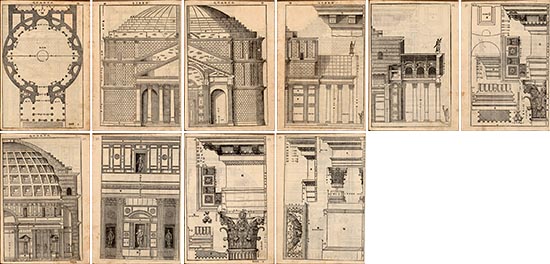

3. Las 10 láminas del Panteón (A. Palladio, I quattro libri dell'architettura, 1570).

Con esta reducción del texto, Palladio cumple con lo que ya anuncia en el inicio del Primo libro, de evitar el exceso de literatura7, siguiendo el estilo lacónico que habían utilizado antes Labacco y Vignola. Estas láminas son: la planta, la mitad simétrica del alzado principal, la mitad opuesta con la sección transversal del pórtico, el alzado lateral del pórtico y su ócon el cuerpo cilíndrico, la sección longitudinal del pórtico y su conexión con el interior, la mitad simétrica de la sección transversal, un fragmento del alzado interior, centrado en uno de los altares interiores, y dos láminas con capiteles y otras partes de la decoración. Como en el resto de las láminas del libro, hay un uso limitado de las sombras, exclusivamente para sugerir la curvatura y algún cambio de profundidad. Está moderadamente acotado, teniendo en cuenta el tamaño del dibujo, y, con más abundancia, en las láminas de los órdenes.

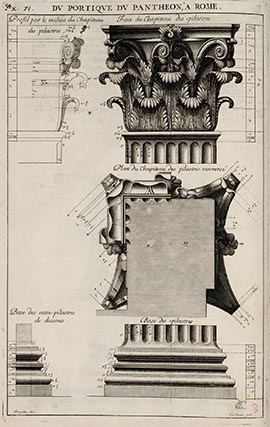

Más que los números, una diferencia importante entre los dos planteamientos es la composición de las láminas. Desgodets determina la escala de las proyecciones en la primera lámina, la planta baja, permitiendo que en el formato de la página quede un margen aceptable alrededor de la proyección. Esta escala es la que aplica en el resto de las proyecciones de plantas, alzados y secciones, excepto en la sección transversal del pórtico, en la que la escala es menor para aprovechar el espacio disponible, permitiendo que el dibujo sea mayor. Este pórtico aparece exento, sin referencias al cuerpo principal del edificio que podría verse por detrás, como si fuera una pieza autónoma. De este modo las proyecciones quedan más o menos centradas en la lámina8, con un margen perimetral, que utiliza para situar las cotas, una escala gráfica y los títulos. Es una composición que se podría considerar convencional. En las láminas de los órdenes sigue el modelo de Vignola, incluso en el dibujo de la alineación entre proyecciones y en la incorporación de un perfil esquemático del capitel que facilita la colocación de las dimensiones.

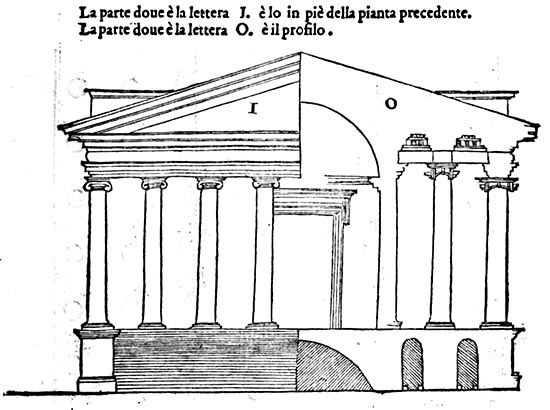

Palladio reduce al máximo la escala de las proyecciones, intentando que el dibujo sea lo mayor posible, reduciendo al mínimo el margen perimetral con la página, y dibuja un marco rectangular perimetral ajustado al tamaño final de la proyección, de tal modo que a veces coincide con las líneas de la proyección. Fuera de este marco solo está el título del libro y el número de la página. De este modo se construye la lámina de la planta del Panteón, que se muestra completamente, con el marco "pegado" a los límites inferior y superior y con los laterales tangentes al círculo de la planta. El marco parece tener más sentido en láminas siguientes, con las mitades del alzado frontal, en las que el marco define el límite "de corte" de la proyección. Al utilizar el espacio de la página solo para la mitad del alzado, consigue que la dimensión del dibujo sea mayor, y al encuadernar estas dos mitades en páginas enfrentadas del libro, permite que el lector tenga una imagen del alzado total. Esta solución ya la había ensayado Palladio en la edición de Daniele Barbaro de De architettura, en 15569, resolviendo el problema de componer las dos proyecciones en un mismo dibujo10. Aparentemente, Palladio tenía reparos al respecto, por la confusión que podía provocar en el lector y, cuando tuvo que componerlas lo hizo fingiendo una rotura del muro de fachada que dejaba a la vista el interior, que era una imagen que el lector podía comprender (fig. 4).


Si en la planta y en estos alzados, el marco coincide con límites característicos de la proyección (un extremo o el eje de simetría), en las dos láminas siguientes (el alzado lateral y la sección longitudinal del pórtico) la proyección no es la que determina la dimensión del marco. Su dimensión y la escala de la proyección son las de la lámina anterior y es el marco el que limita la proyección, sin que coincida con ningún elemento singular de la misma. Estrictamente, el marco delimita un fragmento, de límites indefinidos parcialmente. Como Desgodets, en las láminas de los capiteles también sigue los modelos de la Regola de Vignola12.

La exposición gráfica de las láminas es de una extrema abstracción, coherente con la voluntad de mostrar imágenes de gran tamaño, que no suaviza para adaptar el dibujo a las convenciones habituales, dada su originalidad, pero que es de un innegable atractivo.

El fragmento

Los únicos casos en los que Desgodets muestra fragmentos son, en realidad, o bien edificios que estaban incompletos por derribos parciales y que valoró mostrar lo que aún se conservaba o bien edificios con partes enterradas que no pudo medir completamente. Pero incluso en esos casos lo que muestra en sus láminas son los monumentos completos. Son casos que no habría que considerar como fragmentos, en el sentido que estamos dando aquí. En el caso de Palladio, el fragmento tiene un valor singular.

Posiblemente, debido a la dilatada elaboración de I quattro libri, todas sus láminas no están resueltas del mismo modo, aunque siempre tienen una composición cuidada, que pretende ser uniforme en las láminas de cada libro. Sin embargo, hay algunos rasgos que son comunes en la mayoría de láminas, como son la relación del marco con el dibujo que delimita, la composición de las diferentes proyecciones en la lámina y el papel del fragmento.

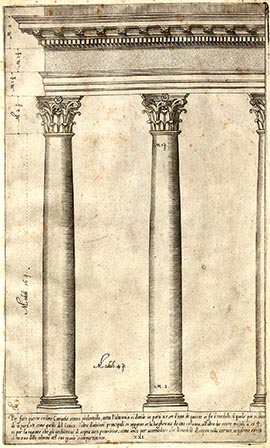

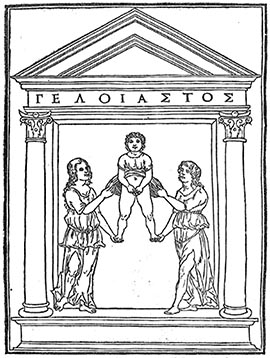

Los marcos para delimitar los dibujos ya se habían utilizado en las ediciones de De architettura, de Vitruvio, de Giovanni Giocondo, en 1511, y de Cesare Cesariano, en 1521, aunque tal vez la influencia más decisiva fue de la Regola de Vignola13 (fig. 6), que también debió influir en el interés de Palladio por la composición de la lámina, como un sistema fijo, sólido en su construcción y efectivo para la comunicación. Aunque, estrictamente, el marco ajustado a las medidas del dibujo tiene un precedente anterior, en los grabados del Poliphili Hypnerotomachia, de Francesco Colonna, de 149914 (fig. 7), que además contenía también grabados encuadernados en páginas enfrentadas que, juntas formaban una única imagen (fig. 8).

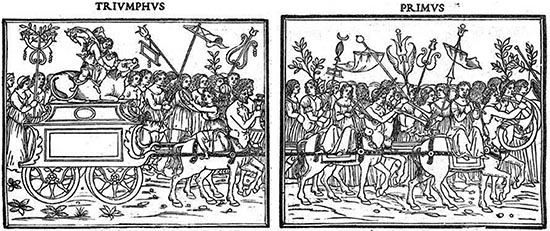

8. F. Colonna, Poliphili Hypnerotomachia, 1499, pp. 153 y 154, enfrentadas.

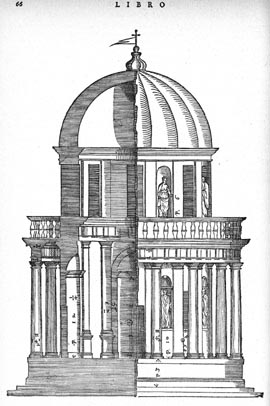

El Quarto libro es tal vez el más irregular, con 99 láminas de dibujos, de las que 7 también tienen texto y 83 tienen marco. De esas 99 láminas, 29 son de detalles de capiteles y elementos ornamentales, 35 láminas son láminas convencionales, con imágenes completas de planta (19), alzado (5), alzado-sección (3) o composición de proyecciones (8), y 35 son láminas con proyecciones incompletas (fragmentos). De éstas últimas, 20 son composiciones diédricas de alzado o sección con un fragmento de la planta que permite entenderlas mejor. Quisiera llamar la atención sobre 11 de estas últimas láminas, en las que, a la descripción del templo se añade el entorno que lo rodea15. Hay que aclarar que son templos que Palladio reconstruye a partir de lo que se conserva y él conoce de los edificios, pero que no pudo ver completos o en pie.

Una de estas láminas es la sección longitudinal del pórtico del templo de Nerva Traiano, que Palladio titula "Diritto del fianco del portico,& per gli intercolunnij si vede l'ordine delle colonne che erano intorno la Piazza", señalando los dos aspectos a considerar en ella (fig. 9)16.

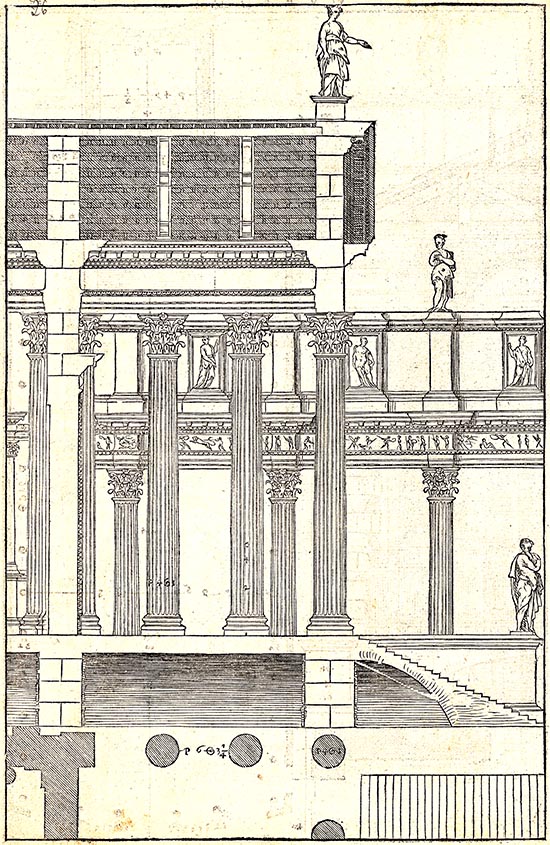

9. Sección del pórtico del templo de Minerva (A. Palladio, Il quarto libro, p. 26).

El templo se sitúa en el extremo del foro de Nerva, o Foro Transitoro, una "piazza" rectangular, larga y estrecha, delimitada por un perímetro de columnas y un muro continuo tras ellas (fig. 10)17.

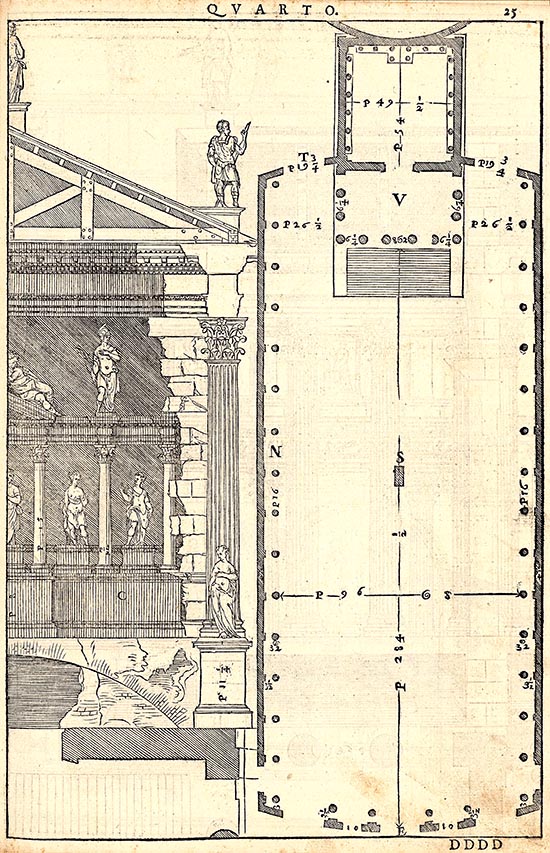

10. Alzado del pórtico del templo y planta del Foro de Nerva (A. Palladio, Il quarto libro, p. 25).

La lámina muestra la sección del pórtico y un fragmento de la planta colocada debajo, sin margen de separación. El marco coincide con el inicio de la escalera de acceso y se extiende más allá del muro de la cella. Como aclara el título, por detrás de las columnas del pórtico se ven las columnas perimetrales de la plaza, pero de ellas no se aporta la planta: son solo el fondo que "se ve" tras el pórtico. Es un fragmento del templo delante de un fragmento del muro perimetral, superpuestos en una imagen sin profundidad que, pese a la austeridad de los recursos gráficos, componen un dibujo que se entiende y es atractivo. De la composición se puede deducir que son entidades que se complementan, que intercambian cualidades recíprocas que forman parte de una misma experiencia estética. Planteado de este modo, la incorporación del entorno en esta sección traduce la "mirada del pintor", a la que se refería Rafael, en un dibujo de indiscutible carácter arquitectónico. El comentario de Rafael está contenido en su carta que dirige al papa Leon X, como cumplimiento del encargo que éste le había hecho, hacia 151518, de dibujar y medir los edificios de la antigua Roma, para deducir cómo debió ser lo que se había perdido y, a partir de ello, intentar reconstruirlo. En la carta, Rafael justifica que los dibuja como los arquitectos, en planta, alzado y sección, para poder tener las medidas exactas de los edificios, pero también lo hace en perspectiva para entender mejor las partes lejanas, recomendando que este método propio del pintor sea utilizado también por los arquitectos porque con él podrán imaginar mejor los edificios" (Bonelli 1978, p. 482-483). Era un comentario que se justificaba en la dificultad de "ver" con los dibujos del arquitecto, y en una actitud que tenía el respaldo de Cicerón, sobre lo que los pintores ven en las sombras y con claridad que los demás no ven19. Pero Palladio era arquitecto y no podía compartir ese criterio. Conceptualmente, ese "ver como los pintores" implicaba incorporar la presencia del entorno, la idea de que lo que hay alrededor del edificio condiciona su percepción y valoración, y eso no obligaba al uso de la perspectiva. "Ver como los pintores" también era tener la capacidad de comunicar con el fragmento contenido dentro de los límites precisos de un marco.

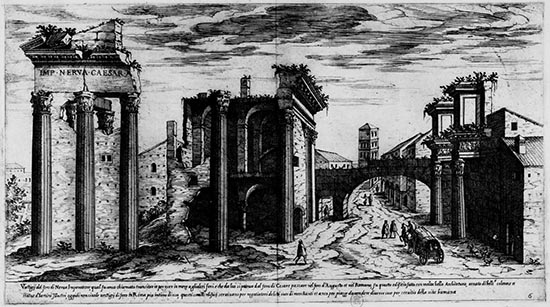

Actualmente, del Foro Transitorio, solo quedan dos columnas del perímetro, pero Palladio pudo ver parte del templo de Nerva (o Minerva) parcialmente en pie, tal como aparece en los dibujos de Maerten van Heemskerk, Bernardo Gamucci20 o Étienne Dupérac 21 (fig. 11), antes de que las actuaciones de Pio V y Paulo V lo acabaran de derribar.

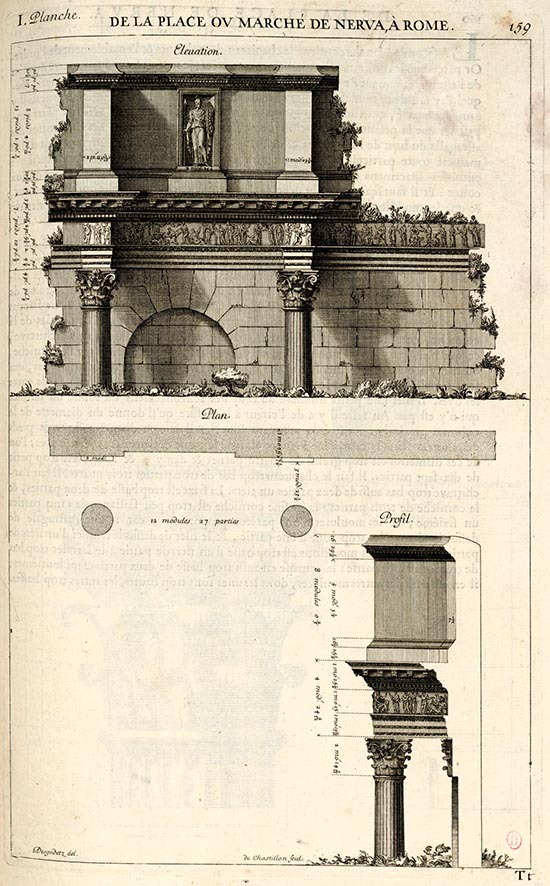

12. Foro de Nerva (A. Desgodets, Les édifices antiques de Roma, 1682)

Por su parte, éste, en el Proemio a i Lettori del Quarto libro, dice que, de modo general, a partir de los restos que se encuentren en pie de los edificios, del estudio de la cimentación y con las enseñanzas de Vitruvio, deducirá cómo "debieron ser cuando estaban enteros"22. Su objetivo no era hacer un levantamiento exacto, sino mostrar la forma y los ornamentos de estos templos "para que cada uno pueda saber con qué forma se deberían fabricar las iglesias y con qué ornamentos"23. Su interés no era la antigüedad tal como se encontraba sino "la antigüedad imaginada" que sobrevive eterna (Gros 2010, p. 20), que podía continuar en la actividad moderna. Basándose en los conocimientos que tenía de la arquitectura antigua y a la vista de las partes que se conservaban, Palladio no podía evitar deducir cómo debía haber sido el edificio y dibujarlo, como dice en el prólogo del Primo libro: "comprender [el edificio] y en dibujo reducirlo"24. La mirada de Palladio parece ver más allá de lo que los restos muestran: es una mirada crítica, que interpreta lo que ve.

Conclusión

Como, expone Desgodets en el prólogo de Les édifices antiques de Rome, es muy probable que Palladio no creyera que el valor de estos edificios dependiera de esa precisión25 y que buscara en ellos algo diferente. Para Desgodets eran modelos que tenía que medir con exactitud y en su cumplimiento escrupuloso residía el mérito de su trabajo. Eran los modelos ejemplares que habían de permitir fijar las normas de la buena arquitectura. Para Palladio, eran los restos de un rompecabezas incompleto que era posible recomponer, el punto de partida de una reflexión que había de permitir la continuidad (Gros 2010, p. 25). La antigüedad de Roma eran en su mayor parte fragmentos, edificios en ruinas o sepultados, y era necesaria la imaginación para recomponer el proceso que se había interrumpido. Como si fueran piezas de un "non finito", que activa la curiosidad por descubrir lo que falta.
